SCALANCE X-300交換機系列的千兆以太網交換機適用于組建總線和星形結構(10/100 Mbit/s)的高效能以太網。可靈活構建光纖和/或電信網絡，SCALANCE X300交換機可產生高效的網絡可用性，所以，舉例說，當它與冗余管理器功能相組合時會生成環形冗余并有冗余電源。

      在C-PLUG的交換介質幫助下，即便沒有編程機，設備也可以快速更換。C-PLUG還可以保證無需過于專業的操作知識下在另一臺交換機上實現更改配置和數據應用程序。SCALANCEX-300交換機之間可以建立千兆以太網連接。雙絞線用戶可以直接連接設備。

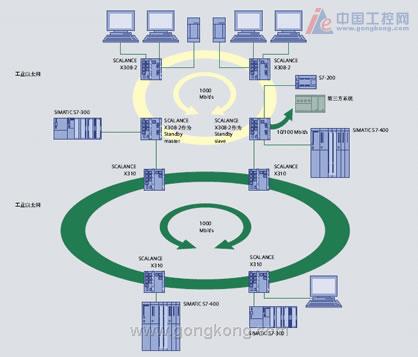

使用SCALANCE X-300的光纖千兆位環網

      SCALANCE X-400交換機可與之理想的配合，例如，處理諸如 PCS7控制系統。可存在以下的網絡拓?fù)浜屯負涞慕M合：

      高速以太網和具有高速媒介冗余的千兆級以太環網；為了防止傳輸鏈路或者交換機發生錯誤，多達50個SCALANCE X-300交換機流線型排列連接到一個環狀網內，對于雙模的可組成一個總共長達150 km的線路，或者對單模可組成一個總共長達1,300 km的線路。當環狀網內一個傳輸路徑或者SCALANCE X-300交換機發生錯誤，傳輸路徑可在0.3秒內重構。
      采用SCALANCE X-300交換機的星形結構: 每個SCALANCE X-300交換機有一個星形觸點可通過電信號或者光信號與多達26個節點或子網相連。
      用來連接雙絞線的數據端子，或者網段(10/100/1000 Mbit/s級)。

      SCALANCE X-300有下面幾種型號可供使用:

      SCALANCE X310: 是帶有三個千兆級端口和七個高速以太網端口的交換機。
      SCALANCE X308-2: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級多模玻璃纖維光學端口(含有 SC插座)的交換機。
      SCALANCE X308-2LD: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級單模玻璃纖維光學端口(含有SC插座)的交換機。

當聯合操作兩個由帶有管理功能的SCALANCE X310和SCALANCE X308-2構成的子網(備用)時，它們的冗余耦合

      集成化現有網絡的配置

      現有的網絡配置，例如由工業以太網交換機ELS(簡約型交換機)，OSM(光學交換模塊)和ESM(電氣交換模塊)構成的網絡，很容易用SCALANCE X組件擴展。

      已有的百兆級數據端子或者使用百兆級高速以太網的子網很容易被整合到新的網絡結構中。

通過LED(電源、鏈路狀態、數據通訊)和信號觸點(信號掩碼可使用按鈕現場設置)進行設備診斷。
電源冗余。

配有固定護套的RJ45端口，專門為符合PROFINET標準要求的工業以太網連接插頭設計，IE FC RJ45插口，有去除應力和扭力的功能。
節省空間的模塊化設計。
借助于集成的自動交叉功能，可使用非交叉電纜。
借助自動感應和協商功能自動檢測和協商數據傳輸率。
通過浮動信號連接，SNMP，網絡瀏覽器和PROFINETIO診斷功能可進行遠距離診斷。
集成在SIMATIC STEP 7中的組態和診斷功能。
通過SNMP接入點，交換機可集成在現有網絡管理架構中。
自動E-mail發送功能。
用于簡單更換設備的C-PLUG交換介質。
支持組播和廣播限制。
通過對VLAN的支持，可集成在企業安全策略(Enterprise Security Policies)中。
協議IGMP Snooping和IGMP Query支持組播過濾和限制。
與帶有OSM，ESM和ELS的SCALANCE X產品相兼容，保護投資。
