晨控CK-FR03與匯川H5U系列PLC

CK-FR03-TCP是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

讀卡器同時支持標準工業通訊協議ModBus TCP和自定義協議(Free Procotol)，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-FR03產品的MODBUS TCP通訊協議與匯川PLC進行通訊配置說明。

0、準備階段

RFID讀卡器配置軟件：RFID_TOOL

編程軟件：Auto Shop

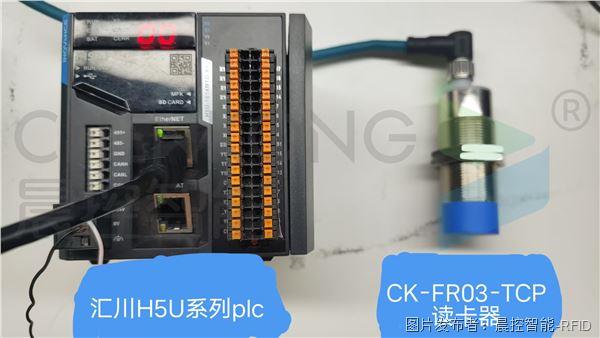

RFID讀寫器：CK-FR03-TCP

PLC：匯川H5U-1614MTD-A8

通訊協議：MODBUS TCP

連接方式：以太網

一、配置設置： 1.連接設備

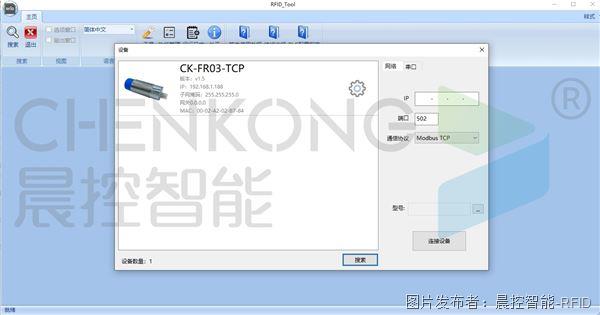

打開配置軟件，搜索設備；

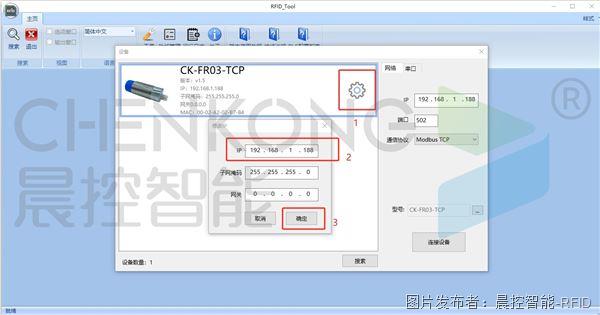

2.查看或修改IP

在搜索到設備后點擊齒輪標志；

可以修改IP，修改后點擊確認，重新搜索設備；

點擊取消不保存；

二、通訊設置：

1.打開Auto Shop軟件；

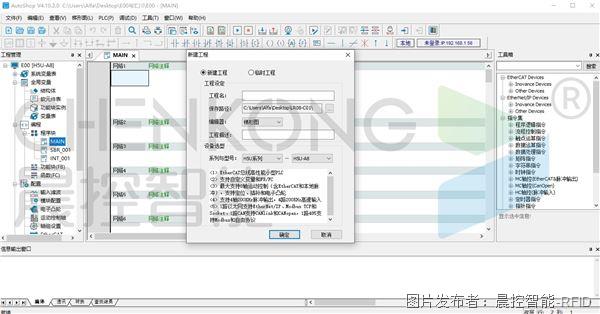

2.新建工程，設定工程名、保存路徑等，選擇使用的plc型號；

3.在左側工程管理狀態欄中找到配置?以太網；

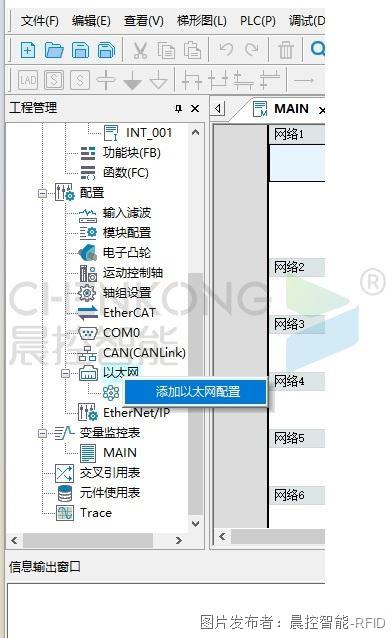

右鍵以太網，添加以太網配置；

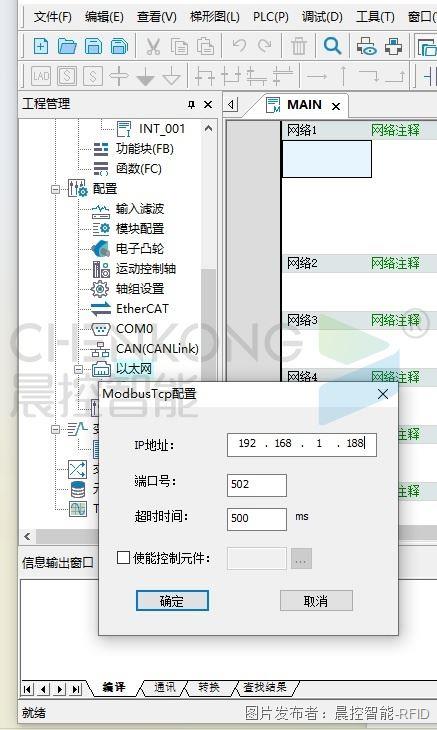

填寫讀卡器對應IP、端口號，點擊確定；

4.點擊剛才添加的配置；

在彈出的列表中點擊新增；

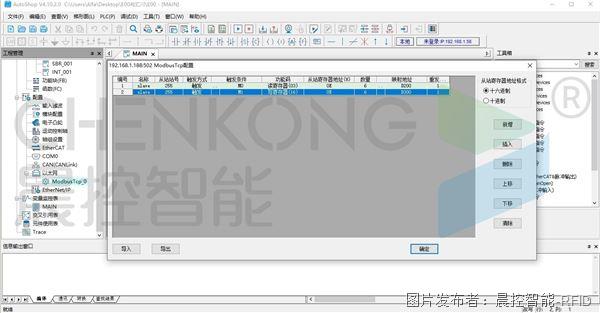

讀設置：觸發方式選擇觸發，觸發條件M0，功能碼選擇讀寄存器（03）

從站寄存器地址選擇需要讀取的地址（0A-0D為標簽UID，只讀；0E往后為用戶數據區，可讀寫），數量為讀取寄存器數量，映射地址按需要設置；

寫設置：觸發方式選擇觸發，觸發條件M1，功能碼選擇寫寄存器（16）

從站寄存器地址選擇需要讀取的地址（0E往后為用戶數據區，可讀寫），數量為寫入寄存器數量，映射地址按需要設置；

  添加完成后點擊確定；

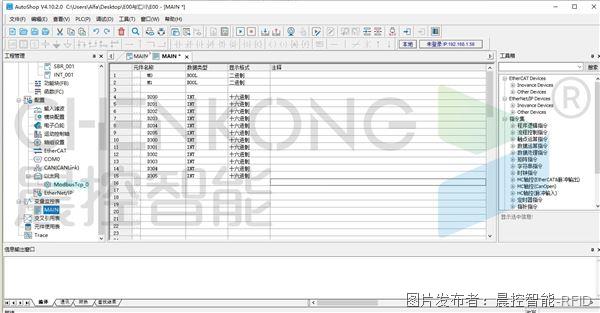

 5.打開變量監控表?MAIN；

添加讀寫觸發元件、映射地址；

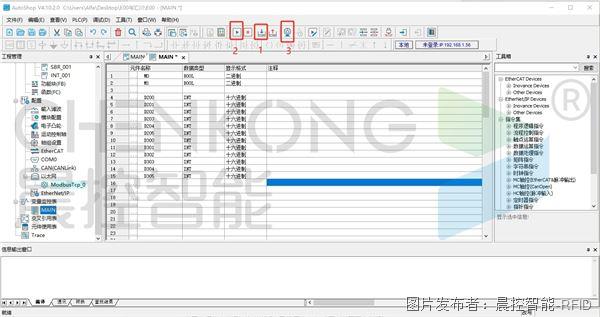

 6.依次點擊下載?啟動?監控；

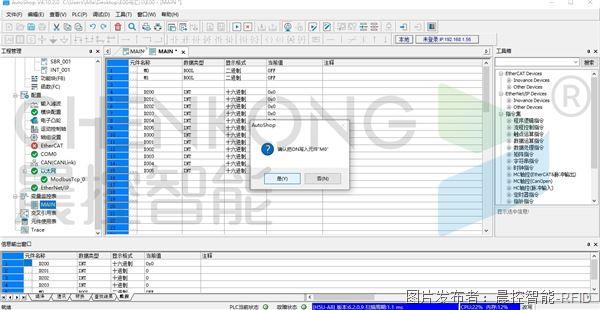

7.讀操作

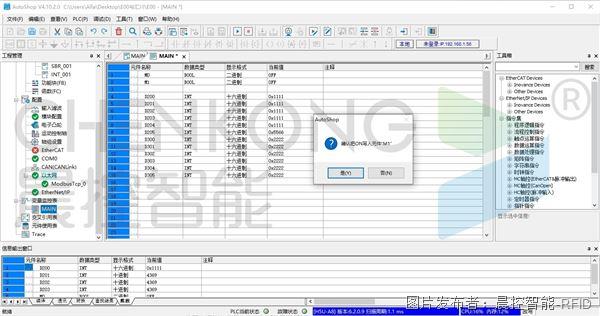

標簽靠近讀卡器后，修改讀元件當前值為on，對應映射區顯示數據；

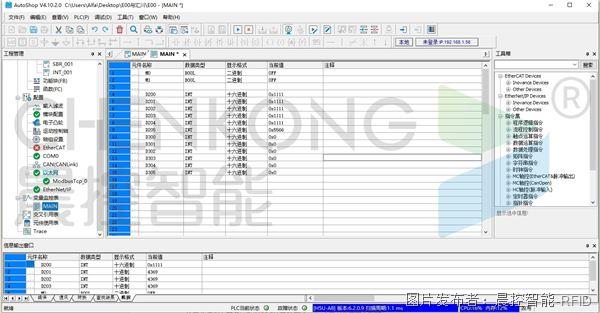

8.寫操作

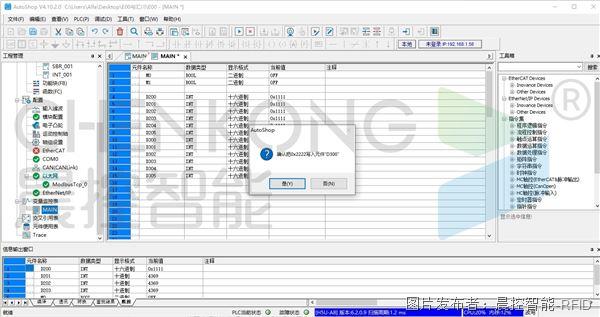

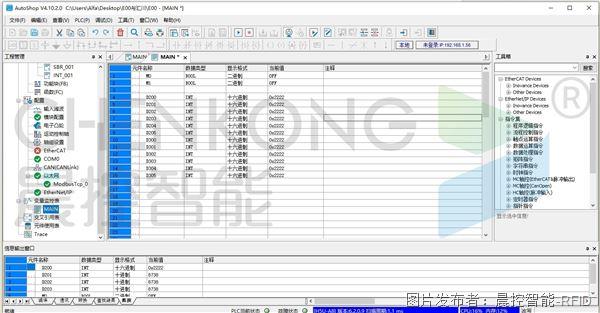

對應映射區修改數值，再把標簽靠近讀卡器后，修改寫元件當前值為on，再進行相應讀取發現已寫入；
