浪涌保護器的Un、Uc、Uo代表什么？

在SPD浪涌保護器的使用中，存在各種標稱電壓值，如：縮寫Un、Uc、和Uo等，它們代表的到底是什么意思？它們之間的關系是什么？下面一起來看看！

依據國標GB/ T 18802.12-2024中的定義：

1、系統標稱電壓：系統或設備標明的電壓，某些工作特性與該電壓有關（如230/400V）。

注1：在系統的標稱條件下，供電端的電壓可能不同于標稱電壓，由供電系統的偏差來決定，本部分允許±10%的偏差。

注2：相對地（L-PE）系統標稱電壓稱為Un（額定工作電壓）。

注3：系統標稱的相對中性線（L-N）的電壓稱為Uo。

2、Ucs：SPD安裝點電力系統的最大持續工作電壓。

3、Uc（最大持續工作電壓）：可連續地施加在SPD浪涌保護器保護模式上的最大交流電壓有效值或直流電壓。（在正常的條件下Uc的選擇應足夠高，使SPD的特性（老化、熱崩潰等）在正常條件下變化最小。）

SPD的Uc值應該滿足以下準則：

Uc應該大于或等于電源系統的最大持續工作電壓Ucs（=k × Uo）（建議值見表2）： Uc≥ Ucs。具體要求如下（GB/T 18802.12-2024第7.5.2.1條）：

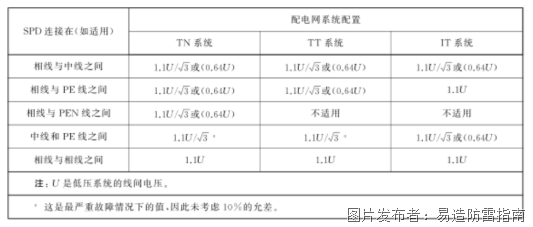

表1 對于各種電力系統推薦的SPD的Uc最小值

另外，Uc和系統標稱電壓之間的關系如表2示。

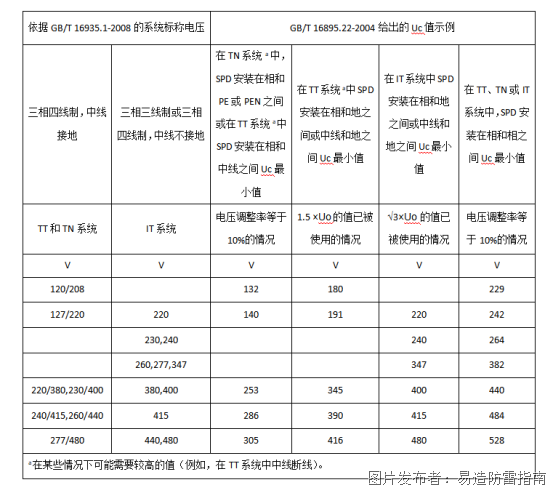

表2  Uc和系統標稱電壓之間的關系

準確理解 SPD 中的 Un、Uc、Uo 等電壓參數的含義與關系，是合理選擇和安裝 SPD 的基礎。遵循國標規范，確保 Uc 值合理選取，能有效提升電力系統抗浪涌能力，保障電氣設備穩定運行。
