創視自動化顯示面板檢測視覺集成方案 ——引領企業降本提質增效新潮流

對于制造業企業而言，每一件產品的質量都關系著企業的生存。隨著產品在精細化、自動化、規模化方面的程度不斷提升，人工目檢難以針對每一件產品進行瑕疵檢測，導致不良品的數量一直居高不下。

以精密制造的液晶顯示面板為例。制造工序繁雜，其中需要進行高精度定位和角度測量的工序就有幾十處，整個生產過程中因為工藝或其他原因導致的瑕疵種類更多達上百種，并且不同瑕疵的呈現形式、大小、位置各不相同。在這種情況下，人工檢測已經無法有效勝任檢測和測量工作。

東莞創視自動化科技有限公司作為一家專業的機器視覺成像解決方案供應商。針對企業檢測需求，推出系列面板檢測方案。方案以機器視覺技術為核心，通過自動檢測、圖像分析、識別標記，實現智能化產品質檢，克服因工人差異、狀態、熟練度造成的誤檢和漏檢，助力企業實現降低成本、提高良品率，提升雙效。

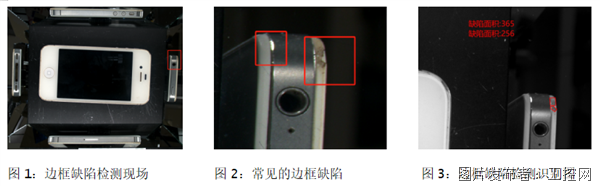

案例一：外觀檢測：手機外觀碰傷檢測

在整個手機生產過程中，磕碰現象在所難免。如何保證存在磕碰的不良品不會流入市場？制造廠商選擇《創視自動化外觀碰傷檢測方案》。經過工程師實地考察，發現主要檢測難點在于手機邊框反光明顯；部分麻點、劃痕與背景區分不明顯；并且產線中位置有限，無法架設多臺相機。

針對這些，方案中選用棱鏡模組一次成像，搭配兩條漫射型條光（型號：CBF-20030-W）。當待檢產品經過流水線移動至指定位置，光源從正面均勻照射到產品表面，棱鏡模組反射出產品四個面特征，相機一次完成拍攝，成像均勻，缺陷位置顏色及亮度與正常亮度對比明顯。

經過客戶實際使用驗證，方案可以適用于不同尺寸、型號的手機外框缺陷檢測。檢測過程中實時完成缺陷分類匯總，針對輕微缺陷，自動化產線直接返工；遇到事先設定的嚴重缺陷時，產線停機報警，最大程度避免人工干預，實現精益化生產。

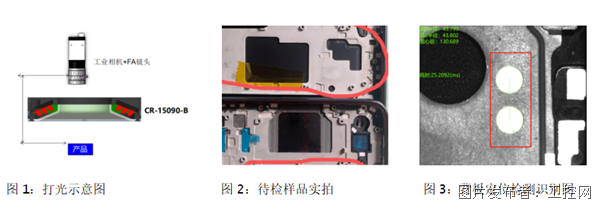

案例二：定位識別：背板定位檢測

想要完成自動化生產，就必須讓操作系統能夠自動化判定工件與操作設備和機臺之間的位置關系。主要檢測難點在于精度能否達標。以背板生產為例，需要在磨砂漫射板上定位兩個孔。方案選擇采用高角度環形光源（型號：CR-15090-B），直接從正面照射到背板表面，兩個孔位底部為金屬，反光度高，呈現亮色，與背景形成亮度反差。搭配創視專業軟件CS-Vison2.0識別檢測算法模塊，單次檢測算法用時25ms以內，檢測精度最高可達毫米級。

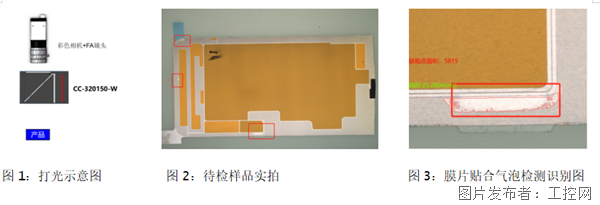

案例三：貼合檢測：膜片貼合氣泡檢測

待檢樣品為一塊表面光滑并且帶有特殊底色的膜片，客戶檢測要求為：對膜片貼合情況進行檢測，判斷是否存在氣泡。方案選擇采用彩色工業相機，凸顯背景顏色，在光源上選用同軸光源（型號：CC-320150-W）將光滑面打亮，最終獲取的圖像表面灰度均勻，缺陷特征成像清晰，氣泡位置與背景對比明顯。同時搭配專業算法軟件。單次檢測算法用時40ms以內，每秒可以檢測20個產品。經過客戶實際使用驗證，該方案可以廣泛的應用于電子產品制造、包裝行業等領域的瑕疵檢測和尺寸測量，提升產品質量和生產效率，降低成本和誤差。

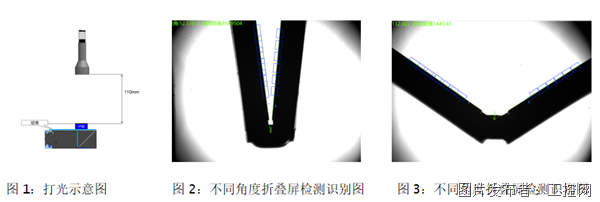

案例四：角度檢測：折疊屏角度檢測

消費者對于折疊屏手機的接受程度提高，相對應的也提出更多要求，其中折疊屏的耐用性和穩定性就是成為關注重點。針對于此，廠商需要在出廠前針對折疊屏進行折疊測試，確保產品質量。但人眼對于微小的角度變化感知不明顯，通過加入《折疊屏角度檢測方案》就能輕松識別屏幕的形態和角度變化。

方案選用面陣工業相機+低畸變遠心鏡頭，配合同軸平行光源（型號：CCP-100-B）將產品整體打亮，當光線從屏幕背部直接照射到鏡頭時，光路平行，兩個夾角的邊過度像素格較少，軟件識別速度更快，檢測精度更高。結合創視算法軟件，精準定位角度數據，從而達到高精度檢測要求。

在特定檢測場景下，搭配機械手，能夠對折疊屏完成特定角度折疊測量，最大程度地模擬產品在日常使用中的彎曲和折疊情況，判斷屏幕經過多次折疊后，在不同折疊角度下是否存在玻璃下的異物以及層間的氣泡等問題，幫助廠家更加全面、真實評估折疊屏幕性能和質量。

創視自動化系列面板檢測方案優勢

創視自動化系列面板檢測方案能夠廣泛的應用于液晶面板產品外觀缺陷檢測、定位識別、計數測量等領域中。通過向客戶提供系列自研、自產的相機、鏡頭、光源、工控機、工業視覺軟件在內的全套軟硬件視覺成像設備和視覺集成方案，幫助企業實現高精度、快速檢測。

1、實時監測、數字化分析。檢測過程與主設備實時聯動，PC端可隨時查看當前檢測圖像與結果，檢測效率相較人工操作提升180%；

2、方案成熟，檢出率高。在行業主流大廠中批量化部署，針對崩邊、裂紋、光阻殘留等不同種類缺陷檢出率達99%以上；

3、軟件靈活易用，實用性強。通訊協議與業內主流設備實現對接并成熟應用，檢測標準、生產節拍、流片速度等十余項關鍵參數均可自行設置。
